Omega

SEITLICH EINGELASSEN 50 MM

OMEGA ist ein verdeckt liegendes Insektenschutzgitter aus Glasfasergewebe, mit gesenkter und begehbarer unterer Führung. Dank des seitlich montierten Kastens kann man das Insektenschutzgitter öffnen und schließen, ohne sich beugen zu müssen. Besonders für große Öffnungen geeignet, die Ausführung mit doppeltem Flügel sieht immer vor, dass sich jeder Flügel bis zu einer Breite von 1500 mm öffnen lässt; so kann man eine dezentrierte Öffnung während der Montage ausführen, ohne sich bei der Bestellung festlegen zu müssen. In der Ausführung mit zwei Flügeln kann man einen der beiden Flügel mit einer speziellen Kette mit modularer Verlängerung blockieren. Omega ist auch reversibel: Das System kann rechts oder links von der Öffnung montiert werden, ohne sich bei der Bestellung festlegen zu müssen. Zur Montage muss man die Ausgleicher nutzen, die sich in der Packung des Produkts befinden. Der Bügel und die Druckfeder, die serienmäßig geliefert werden, sichern eine einfache Montage auf der Baustelle oder direkt an dem Tür- und Fensterrahmen in der Werkstatt.

BEWEGUNG:

Horizontal geführte bewegung;

INSTALLATION:

Einbau (eingelassen);

COMMAND:

Mit Betätigung per Feder;

GESAMTSUMME:

55 mm (74 mm mit externem Griff)

WIDERSTANDSFÄHIGKEIT GEGEN WINDLAST MIT STANDARD GEWEBE:

JUSTIERUNGEN:

Höhenausgleich von 38 bis 50 mm

ÖFFNUNGS:

Tür;

SCHLUSS:

Haken; Mit Magnetdichtung;

  1. Obere Führung
  2. Block für Griffleiste, verstellbar*
  3. Gleiter
  4. Modularriegel*
  5. Haken für Griffleiste
  6. Griffleiste 2 Flügel*
  7. Versteifungsband mit Anti-Wind.Knöpfen
  8. Block für Griffleiste, verstellbar*
  9. Versenkte und begehbare Führung
  10. Abstandhalter
  11. Kasten
  12. Platte
  13. Feder
  14. Ausgleichsprofil

* Zubehör nur verfügbar für Ausführungen mit doppeltem Flügel

Flügel Standard-produktion Mindest-Abmessungen Max. Abmessungen
1 Flügel Bis Breite 1600 mm 500 x 700 mm 1670 x 2800 mm
2 Flügel Ab Breite 1601 mm 500 x 700 mm 3340 x 2800 mm

In der Ausführung mit Magnetverschluss, darf die Höhe nicht unter der Breite jedes Flügels liegen.
Wenn die in der Bestellung angegebenen Maße die garantierten Maße überschreiten, muss in jedem Fall die technische Machbarkeit geprüft werden; und es könnte sein, dass die Anti-Wind-Knöpfe reduziert oder vollständig beseitigt werden müssen. In diesem Fall kann nicht gewährleistet werden, dass das Gitter nicht ausfädelt.

Ral 9010 Matt
Ral 9010 Gloss*
Silver Painted
Ral 9001 Matt
Ral 1013 Matt
Bronze Painted
Testa di Moro 2001 Matt
Elox 2000 Matt
Ral 6005 Matt
Renolit Light
Ciliegio
Renolit Dark
Acacia

Graues Zubehör Bei den Farben Bronze, 9001, 9010 und 1013 sind einige Zubehörteile in derselben Farbe gehalten Die Farbe der Zubehörteile in den Sonderfarben werden von der Firma entschieden.

* Standardfarbe, wenn in der Bestellung nicht anders angegeben.

Es ist ein vielseitig verwendbares Zubehör mit dem man die Raststellung des
halbfesten Flügels bis auf eine Breite von 1500 mm regulieren kann.
Mit den Ausgleichsstücken kann man die Führung und das "U"-Profil direkt an der Tür/Fenster im Werk montieren (Befestigungsart 1) oder am Gegenprofil auf der Baustelle (Befestigungsart 2).
Dank dieses Zubehörs, kann man während der Montage beschließen, ob Sie einen der beiden Flügel in der gewünschten Position blockieren wollen.
Mit dem Außengriff wird das Öffnen und Schließen der Griffleiste des Insektenschutzgitters erleichtert.
Wird diese auf der Baustelle eingesetzt, erleichtert sie die Installation des Insektenschutzes in dem vorbereiteten Profil.
Zieht man aber die Montage im Werk vor, kann man mit diesem nützlichen Zubehörteil den Kasten des Insektenschutzes direkt an der Tür/ Fenster verankern.
Eine von uns gefertigte spezielle Sicherheitsvorrichtung, mit der man den Insektenschutz schrittweise aufrollen kann, um gefährliche Schläge aufgrund einer mangelhaften Kontrolle der Griffleiste zu vermeiden. Wir empfehlen diese immer anzufordern, vor allem bei Systemen mit vertikaler Lauffeder, bei denen ab einer Höhe von 2 Metern die Bremse Pflicht ist.

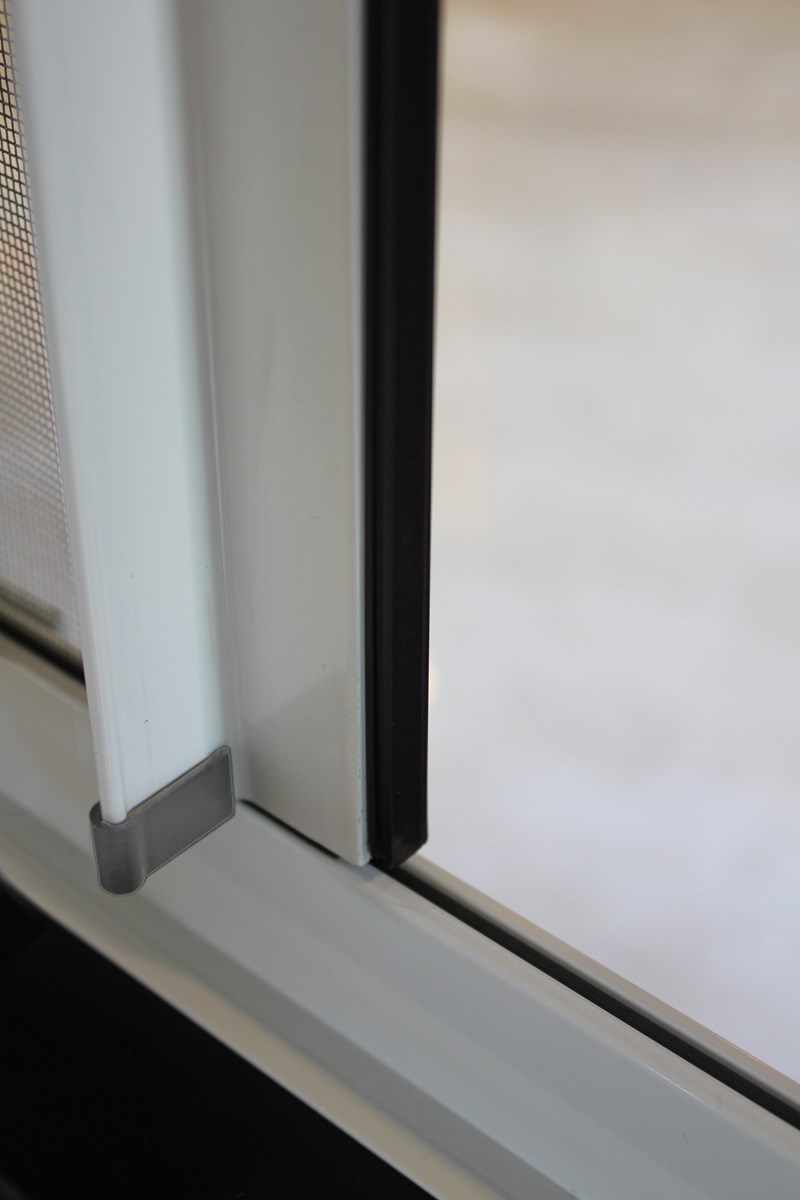

Der Magnetverschluss besteht aus zwei Magnetprofilen, die ein perfektes Schließen des Insektenschutzes garantieren.
Um das Insektenschutzsystem mit dem Rollladensystem integrieren zu können, wurde eine spezielle Führung mit zwei Sektionen konzipiert: Die Erste mit Bürsten und Anbiegung, zur Führung des Rollladens (Profil 14x55 mm) und die Zweite zum Einfügen der eingelassenen Insektenschutzsysteme, 50 mm, Delta, Sigma, Omega, India, Africa, Miniscenica® Incasso. Diese spezielle Führung ist mit einem Sitz ausgestattet in dem man mühelos unsere Einbau-Insektenschutzgitter mit Abmessungen unter 50 mm installieren kann, auch seitlich verschiebbare Insektenschutzsysteme, bei denen ein Verankerungssystem an der Oberseite vorgesehen ist. Bei den Modellen India und Africa verwendet man zur Installation den niedrigen Ausgleicher.

Ein integriertes System das das Haus mit seiner eleganten Ausführung bereichert.

In der Welt der Einbausysteme möchten wir eine Antwort auf Anforderungen aller Art bieten. Mit diesem Aluminiumbügel kann man Türen/Fenster und Fensterläden miteinander verbinden und dazwischen für die Vorbereitung zur Installation unserer 50 mm Einbausysteme sorgen. Man erhält so die Möglichkeit im Werk alles mühelos zu montieren, um dann gleichzeitig die Tür oder das Fenster, mit dem Insektenschutz und dem Fensterladen zu montieren, was zu einer bedeutenden Zeiteinsparung führt,

Verfügbar in Packungen mit 30 Stück.

Maße: 131 x 64 mm
